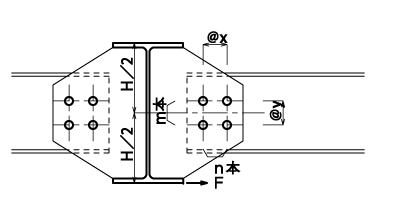

横補剛材の設計（つなぎ梁連続端）

大梁、つなぎ梁、接合部の設計条件を入力して、「計算」ボタンをタップしてください。

大梁	断面	H-200x100x5.5x8 H-250x125x6x9 H-300x150x6.5x9 H-350x175x7x11 H-400x200x8x13 H-450x200x9x14 H-500x200x10x16 H-600x200x11x17 H-194x150x6x9 H-244x175x7x11 H-294x200x8x12 H-340x250x9x14 H-390x300x10x16 H-440x300x11x18 H-482x300x11x15 H-488x300x11x18 H-582x300x12x17 H-588x300x12x20 H-692x300x13x20 H-700x300x13x24 H-792x300x14x22 H-800x300x14x26 H-890x299x15x23 H-900x300x16x28 H-150x150x7x10 H-175x175x7.5x11 H-200x200x8x12 H-250x250x9x14 H-300x300x10x15
	鋼材種別	SS400 SM490 SN400 SN490
	横補剛間隔　ｌb(mm)
つなぎ梁	断面	[-100x50x5x7.5 [-125x65x6x8 [-150x75x6.5x10 [-150x75x9x12.5 [-200x80x7.5x11 [-200x90x8x13 H-100x50x5x7 H-125x60x6x8 H-150x75x5x7 H-175x90x5x8 H-200x100x5.5x8 H-250x125x6x9 H-300x150x6.5x9 H-350x175x7x11 H-400x200x8x13 H-194x150x6x9 H-244x175x7x11 H-294x200x8x12 H-340x250x9x14 H-390x300x10x16
	鋼材種別	SS400 SM490 SN400 SN490
	全長　ｌ(mm)
	短期許容圧縮応力度　ｆc(N/mm2) *1
	短期許容曲げ応力度　ｆb(N/mm2) *2
ガセットプレート	厚み　ｔ(mm)
	鋼材種別	SS400 SM490 SN400 SN490
高力ボルト	径	M16 M20 M22
	材種	F10T F8T
	配列 (ｍxｎ)	1x1 2x1 3x1 4x1 5x1 6x1 7x1 8x1 1x2 2x2 3x2 4x2 5x2 6x2 7x2 8x2
	間隔(タテ) ＠ｙ(mm)
	間隔(ヨコ) ＠ｘ(mm)

*1:負値で入力した場合は座屈長さｌk(mm)として許容圧縮応力度を算出します。
*2:負値で入力した場合は圧縮支点間距離ｌb(mm)として、Ｃ＝1の許容曲げ応力度を算出します。
